SolidWorks是一个易于使用的基于特征、参数化和实体建模的设计工具,可以创建完全相关的三维实体模型,实体之间可以存在约束关系,也可以不存在约束关系;您还可以使用自动或用户定义的约束来反映设计意图。今天麦粒来软件教程网为您分享如何将SolidWorks三维模型转换为AutoCAD文件。
SolidWorks文件转CAD二维文件
1、将SolidWorks文件直接另存为dwg格式
2、单击左下方“选项”图标,然后会发现只能另存为dwg二维文件格式。

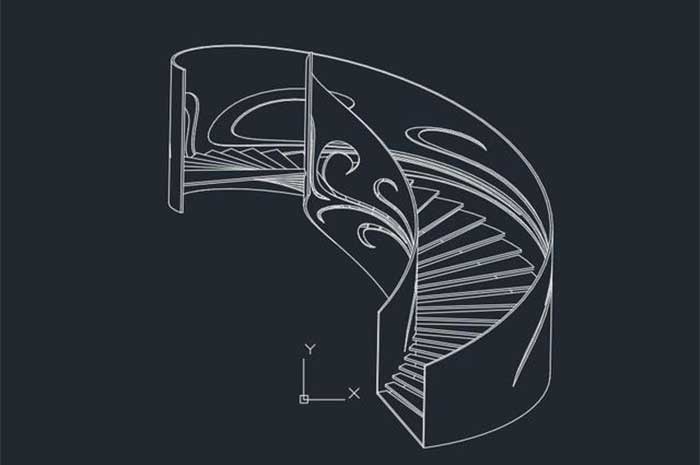

3、导出的dwg格式文件虽然是CAD的文件格式,但是利用AutoCAD打开后就发现只是平面的CAD线条而已。
SolidWorks文件转CAD三维格式
1、打开SolidWorks单击另存为,选择sat文件格式。

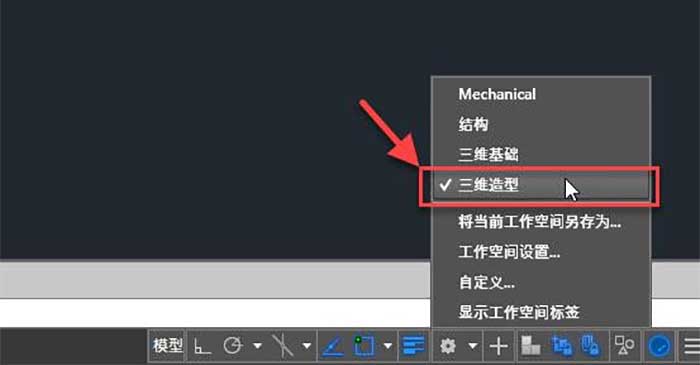

2、打开AutoCAD,单击右下角齿轮图标,然后选择“三维造型”。
3、再单击文件-输入,选择文件格式ACIS.sat,然后选择打开。
4、打开之后是线框形式,再单击可视化-二维线框,然后切换合适的显示模式,这里选择灰度。

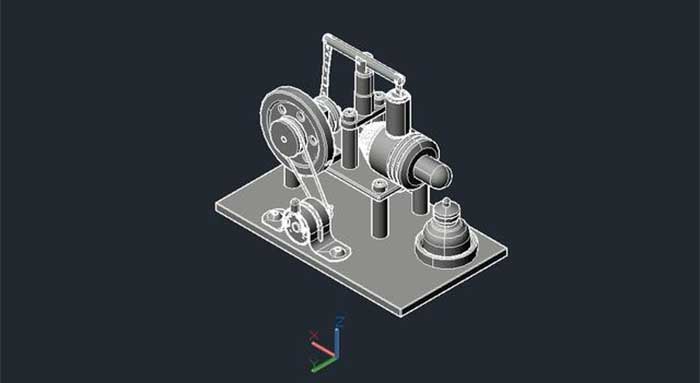

5、然后就可以在CAD中显示三维的CAD文件了。
