近期收到朋友求助，使用UG软件绘制的图纸，为了方便被人打开查看，想存储成CAD图纸的格式，也就是要把UG转为DXF。大家都知道，UG中的是三维图，CAD一般使用都是二维图，所以我们需要把UG三维模图导出为CAD二维图。今天麦粒来教程网为大家分享UG中导出CAD二维图的教程。

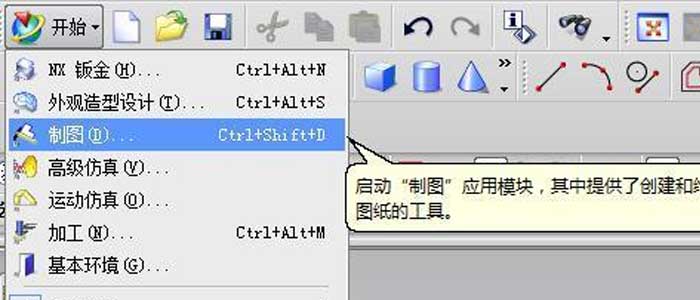

1、在UG中将“建模”环境切换到“制图”环境。
2、新建图纸页，添加基本视图到图纸页。

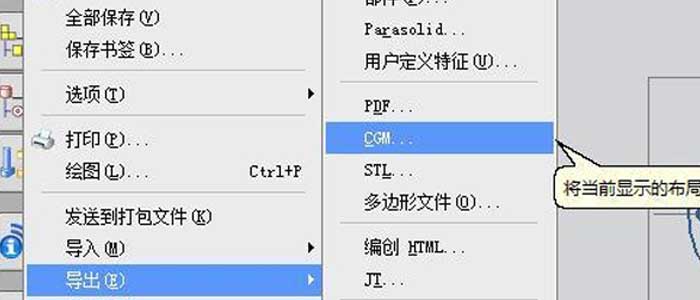

3、将图纸文件导出为CGM格式文件，点击文件-导出-CGM。
4、新建一个模型文件，导入CGM文件。
5、导出文件为DXF或DWG格式文件
6、完成导出工作，至此3D转2D工作完成。用此方法可以较好的实现UG三维到CAD二维的转换。
